【专利】一种四柱式油压切边机

来源:鑫台铭时间:2017-06-03 14:31浏览次数:- | 分享加入收藏

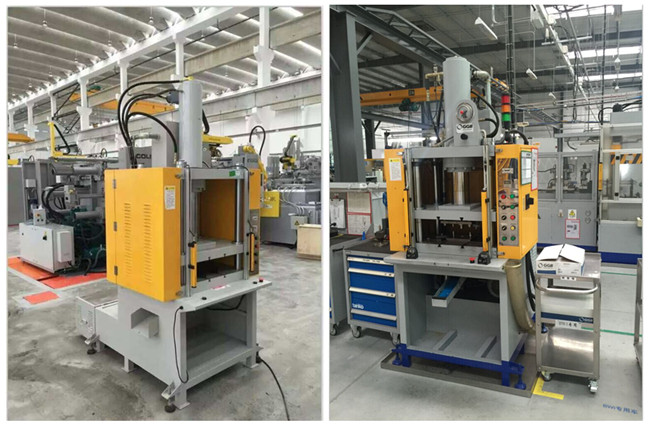

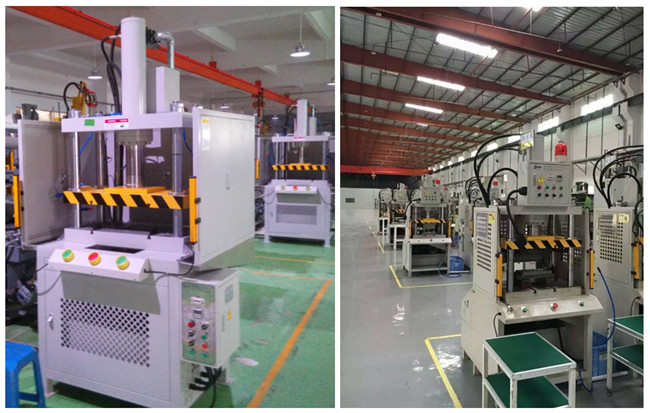

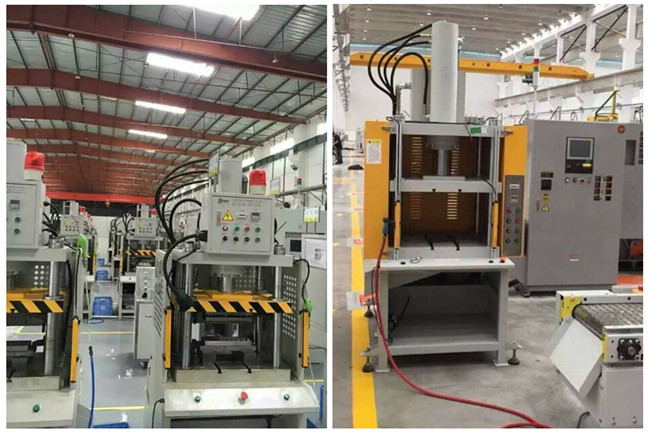

油压切边机

精密数控油压切边机又称为快速油压机、油压冲压机、油压冲边机、油压冲切机,是鑫台铭自主研发设计的高新专利产品。油压切边机是由机架、防护罩、电控箱、子母液压缸、油路管路、油箱、电机油泵、电磁阀组、双手启动盒、光电感应开关、下板、导向柱、中板、上板、安全光栅、光栅保护板、油站、废料收集口等机械配件组成。油压切边机采用二通插装阀;电器控制系统可配“PC”可编程序控制器,并有独立的电器及液压动力机构。采用按钮集中控制,可实现调整、手动及半自动操作方式。


【专利】一种四柱式油压切边机


设计原理

油压切边机采用四柱三梁式结构,中板为活动滑块吧,两侧导柱采用60mm哥林镀铬棒连接上下工作台,活动板采用直线轴承两测导柱进行导向,可有效保证活动工作班与下工作地板的垂直度与平行度,使活动板与下工作地板的平行度可达到0.10mm以内,采用先进的子母缸液压回路,无论是噪音、速度、耗电功率均优于普通油压压床,是款高效率、高速度、高出力、高环保的新一代液压冲床


【专利】一种四柱式油压切边机


产品特点

1.该系列液压机床以2-20MPA的液体压力为动力源,外接三相AC380V 50HZ或二相AC220 60HZ交流电源.

2.该系列设备以液体作为介质来传递能量, 采用先进的子母缸液压回路,油温低,空行程速度均在150MM/秒以上, 工进速度30 MM/秒以下。

3. 设备待机,滑快上下移动时噪音均不超过75分贝.

4.采用四柱三板式结构,活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.1MM以下.

5.冲床具有废料吹气装配.并在下工作台中央开有废料落料槽.

6.冲床的冲切下止点位置一般通过压力开关,位置感应器进行控制.

7.具有自动计数功能,分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置

8.压力、行程、冲切速度、吹气时间、闭合高度客户均可自行调整,方便操作;

9.液压系统内置油箱底部,外观整洁,稳重.

10.该系列液压机械出力范围有15tf.-200 tf 可选.(1tf=1000kgf=9.8KN)


【专利】一种四柱式油压切边机


适用领域

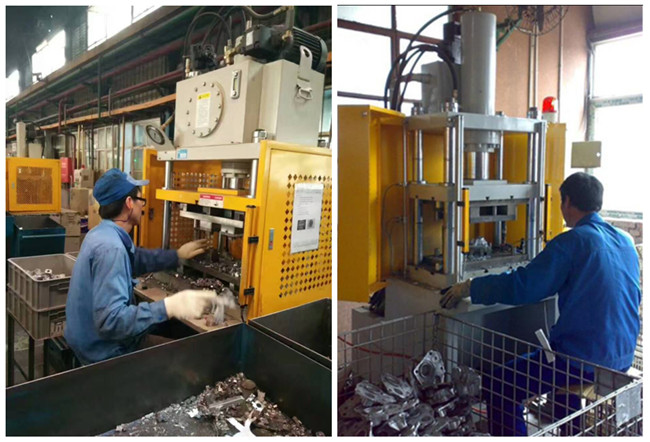

油压切边机广泛用于铝合金,镁合金,锌合金等各种金属压铸件的切边,修边,去毛刺及整形等工艺。应用于金属或非金属零件的冲切、压印、成型、浅拉伸、整形及压力装配等的一种冲床。特别适用于铝制品冲边、压铸件水口冲切、手机外壳整形、手机硅胶按键切边、矽钢片整平、塑料、橡胶制品毛边处理等。广泛用于铝合金,镁合金,锌合金等各种金属压铸件的切边,修边,去毛刺及整形等工艺,比如各种汽车部件的压铸件制品,五金工具,电机外壳,家用电器等压铸件的切边整形加工工艺。


【专利】一种四柱式油压切边机

【专利】一种四柱式油压切边机


选配部件

1.光电保护装置

2.移动工作台

3.换模用浮动导轨和滚动托架

4.冲裁缓冲装置

5.模具快速夹紧机构

6.工业触摸显示屏

7.行程、压力、速度数显控制装置

8.水冷却装置,位移传感装置

9.压边滑块,液压垫四角分别调压装置(拉伸不对称零件)
