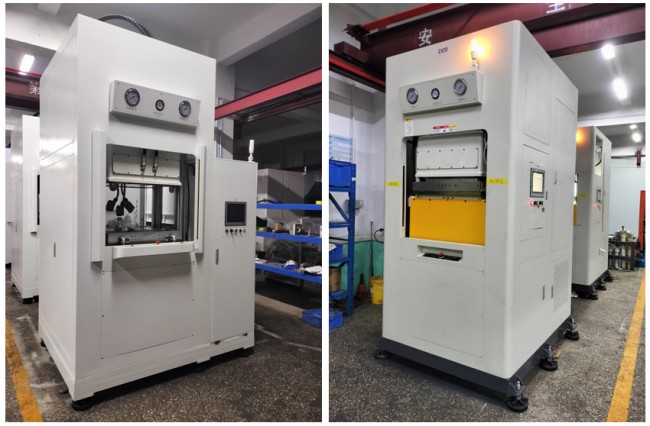

鑫台铭玻纤真空热压机在手机折叠屏铰链、折叠屏支撑板材中的应用：---鑫台铭提供。鑫台铭---新智造走向世界！致力于3C电子、新能源、新材料产品成型及生产工艺解决方案。
纤维是一种轻量化需求的新材料，具有硬度强、阻尼强、 耐腐蚀等特性的有机复合材料（包括碳纤维、玻璃纤维），深受汽车、轨道交通、航天航空、手机、3C电子等高端行业使用的喜爱，纤维热压成型机便是针对纤维材料研发的热压成型设备，匹配工艺需求高效率、高良率的生产纤维产品。
热固性：环氧玻璃纤维预浸料、环氧玻纤板
热塑性：PC、PA、PEI玻纤板、连续玻纤增强复合片材
玻纤 + 碳纤复合材料
折叠屏核心痛点：超薄、反复弯折抗疲劳、低翘曲、无层间气泡、射频信号通透、轻量化；
玻纤真空热压机依靠真空除泡 + 伺服多段压力 + 分区控温 + 压力 / 位移 / 温度 / 真空全曲线闭环，实现玻纤增强树脂预浸料一体成型，是折叠屏内部超薄玻纤复合材料件的核心量产装备。
成型的主要折叠屏玻纤结构件
1. 内屏补强支撑板（核心件）
叠层玻纤预浸料热压成超薄基板，贴附于 OLED 柔性屏背部，承担屏幕支撑、分散跌落冲击、抑制弯折区域形变，防止折痕与屏体破损。厚度常控制在 0.15–0.4mm 级别，要求平整度极高、反复弯折不开裂、不分层。
2. 铰链组件玻纤衬板 / 加强件
铰链模组内部轻量化玻纤结构件，替代部分金属薄件；低介电不屏蔽天线信号，减重同时提升铰链整体抗扭刚性，控制多次开合后的形变漂移。
3. 折叠屏中框局部玻纤嵌件、后盖复合板材
热压一体成型带卡扣、定位孔的异形玻纤构件；部分机型用玻纤复合板做后盖，兼顾轻量化、外观纹理，相比铝合金减重 30%~60%，成本低于碳纤复合材料。
4. 绝缘支撑片、辅料复合板
电池区域、主板周边玻纤绝缘支撑件，一体热压复合多层膜材，绝缘 + 补强二合一。
适配材料：热固性环氧玻纤预浸料、环氧玻纤板；热塑性PC、PA、PEI玻纤板、连续玻纤增强复合片材；以及玻纤+碳纤混合材料。
真空热压成型机是一种适用于复合材料热压成型的热压机，具有预热、多段温度、多段压力、保压、补压等功能，是一种复合材料研究与生产的专用设备。相较于我们常用来生产新材料的热压成型机，该机型的可使用温度更高，压力及位移更加精准及稳定。该设备广泛适用于对新型复合材料的热压工艺，具有温度、压力、位移实时显示功能。
真空热压机是一种集加热、保压、补压、抽真空、破真空于一体的热压机。整机采用伺服闭环控制系统，具有节能及低噪音的优点。PLC程序控制，可以设置具有多段压力、多段行程的特点，特别适用于需要随时调整工艺的场景。其中多段压力、多段行程，即：可根据产品工艺要求，进行多段压力和行程的自由设定，并且行程和压力的段数和顺序可以随时调整。
玻纤真空热压机在折叠屏上主要干两件事：做铰链里的玻纤结构件，以及做折叠屏内部的支撑补强板材。核心价值是用“真空除泡+分区控温+伺服多段压力”三合一工艺，把玻纤板做得又薄又强、耐弯折还不翘曲，正好对上折叠屏最苛刻的可靠性要求。
传统普通热压机容易出现层间气泡、孔隙、分层、冷却翘曲、压力不均、薄板厚薄差大，无法满足折叠屏可靠性测试（数十万次弯折、高低温循环）。
玻纤真空热压机四大核心能力：
1. 真空密闭成型：真空度≤-0.095MPa，成型后板材孔隙率≤0.5%，彻底排出玻纤布层间树脂裹入气体，杜绝气泡、针孔、分层失效，大幅提升弯折疲劳寿命。
2. 伺服闭环多段压力 + 位移曲线：PLC 预设多段压力、保压、补压、泄压时序；压力波动 ±0.5%，可精准控制薄板压实程度，避免玻纤挤压过度导致纤维扭曲、板面厚薄不均。
3. 分区 PID 控温：板面温差可控制在 ±3℃以内，均匀固化树脂，消除超薄件冷却收缩不一致带来的翘曲变形；成品平面度 ±0.03~0.05mm，满足屏幕贴合装配公差要求。
4. 复杂结构一体成型：可直接成型加强筋、定位卡扣、传感器避空位，减少后续 CNC 加工、粘接、铆接工序，降低组装误差。
5. 智能控制系统：PLC+触摸屏，可存储多条工艺曲线，全程监控真空度、温度、压力、位移，工艺可追溯。
玻纤材料本身独特优势：低介电常数，不遮挡 5G/WiFi 射频信号；绝缘性好；相比碳纤维成本显著降低；断裂应变优于碳纤，弯折韧性更适配折叠屏反复开合场景。
玻纤真空热压机：轻量化 + 信号通透 + 弯折韧性 + 成本平衡，是折叠屏内部支撑件性价比路线。
层间：无气泡、不分层、孔隙率＜0.5%
尺寸：厚度公差 ±0.02mm，平面度≤0.05mm
力学：数万次弯折无开裂、无纤维剥离；跌落冲击不崩裂
环境：高低温循环、湿热测试后，形变、强度衰减满足规格
电气：低介电，不影响天线信号
真空系统：极限真空≤50Pa，5秒可达-0.095MPa，泄漏率≤0.01mbar·L/s。
加热系统：分区独立PID控温，0-300℃可调，板面温差≤±3℃。
压力系统：伺服液压闭环，多段可编程压力曲线，带保压补压功能。
控制系统：PLC人机交互，存储上百套工艺配方，温度-压力-真空-位移全曲线记录，工艺可追溯，可对接自动化上下料。
用在铰链上，主要是这些零件：
成型工件：铰链加强支撑板、铰链盖板、摆臂衬板、转轴隔离垫片、铰链防护外壳等异形薄壁件。
要解决的痛点：铰链要承受几十万次开合，玻纤件必须低蠕变、反复弯折不裂；装配间隙极小，翘曲必须严格控制；转轴区域还需要绝缘防电磁干扰。
设备怎么解决：真空环境消除内部微孔，树脂充分浸润玻纤，材料致密均匀，弯折时不易产生微裂纹；分区控温+保压冷却释放内应力，防止异形薄壁支架冷却翘曲；伺服压力闭环还能成型窄槽、多凹凸的复杂形状，部分零件可以一体成型，减少组装工序。
用在支撑板材上，主要是这些场景：
成型工件：折叠屏内部轻量化补强板、屏幕支撑板、内屏增强衬板等。
要解决的痛点：屏幕反复弯折，支撑板要保证尺寸极稳定，不能有翘曲和厚度偏差，否则折痕会越用越深；同时要够薄够轻，改善折叠屏“头重脚轻”的手感。
设备怎么解决：真空抽至-0.095MPa，孔隙率控制在0.5%以内，杜绝鼓包分层；分区PID控温让板面温差≤±3℃，树脂均匀浸润玻纤；伺服多段压力曲线（低压预熔排气→中压浸润→高压压实→保压冷却），厚度公差控制在±0.02mm以内。
行业趋势：折叠屏对背板提出“更薄、更强、更耐折”的新要求，玻纤复合材料正在替代部分金属和普通注塑材料，成为主流轻量化方案。
折叠屏超薄玻纤支撑件专用真空热压机，真空除泡消除分层缺陷；伺服压力 - 位移 - 温度全曲线闭环，分区控温抑制薄板翘曲；成型件低介电、耐数十万次弯折、轻量化，为折叠屏内屏支撑板、铰链玻纤加强件提供国产替代成型方案。
