0412超薄型压模电感生产线技术方案

来源：鑫台铭时间：2021-07-24 10:35浏览次数：- | 分享加入收藏

1、目标：

此生产线设计目的：为满足客户对超薄型压模电感能实现连续、高效、高质量的生产提供专项的解决办法。经过相关技术要求、生产能力、品质要求等，并结合客户现况生产工艺分析，特提供以下0412超薄型压模电感生产线技术方案，以供进一步交流。

2、要求：

1)采用人机协同作业，精益一个流生产设计理念。

2)满足多样少量型产品的快装互换。

3)各工作环节的防呆措施，预防人为造成的品质不良。

4)标准机的高效、连续、稳定性把握充分，避免烧机。

3、制程：

八爪绕线--排线圈--镭射剥漆--上料带--镭射焊接--切脚

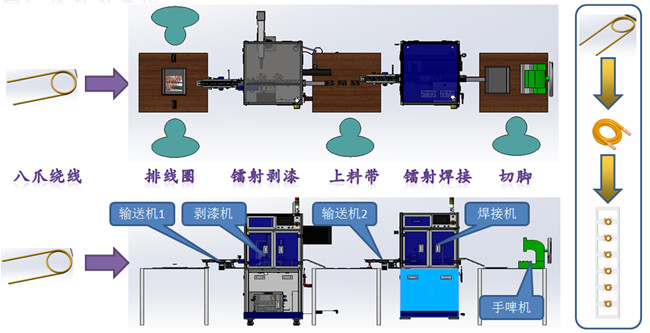

4、设计：

说明：将八爪机绕制好的线圈植入料盘中，排线圈员工将线圈排入治具板，并摆放在输送机1上，治具通过剥漆机自动完成剥漆。剥漆完成治具流出到上料带工作台，由作业员将铜带扣如治具条并摆放在输送机2上，治具通过焊接机自动完成焊接，并流出到切脚工作台，由作业员将料带取出放入手啤机切断模具中切脚，完成后放入托盘转入下道工序外检、压模。

5、技术参数：

生产效率：3.3-4K/H。

人力配置：4人。

良品率：95%-98%。

设备投入：镭射剥漆机1台、镭射焊接机1台、输送机*2、手啤机1台。

治具投入:  切脚模1套、治具板20-30PCS。

适应产品：03/04/05/06薄型电感。

换型成本：2500-3500RMB。

生产布局：5m*1.5m。
