很多人不知道伺服压力机是怎么回事?

来源:鑫台铭时间:2021-05-22 11:48浏览次数:- | 分享加入收藏

鑫台铭伺服压力机是由伺服电机驱动高精度滚珠丝杠,通过控制电机转动角度实现对压头的精准位置控制。压头前端安装高灵敏压力传感器,采集实时压力,实现压力闭环控制。通过高速采集压装过程中的位置压力数据,实现精密压装的在线质量判断和数据信息化管理。

鑫台铭伺服压力机是由伺服电缸、伺服压装软件、控制箱、人机交互模块和电缆模块五部分组成。伺服压机硬件包括:伺服电缸、控制箱、监控仪三部分。

鑫台铭伺服压力机采用模块化伺服控制系统,实现力、位移、时间数据实时采集和分析,可进行力与位移监控、力与时间监控;具有压力控制、位移控制、速度控制,适用于对压装工艺有严格要求的所有场合。模块一体化的设计方便集成于单机压装和全自动装配线。

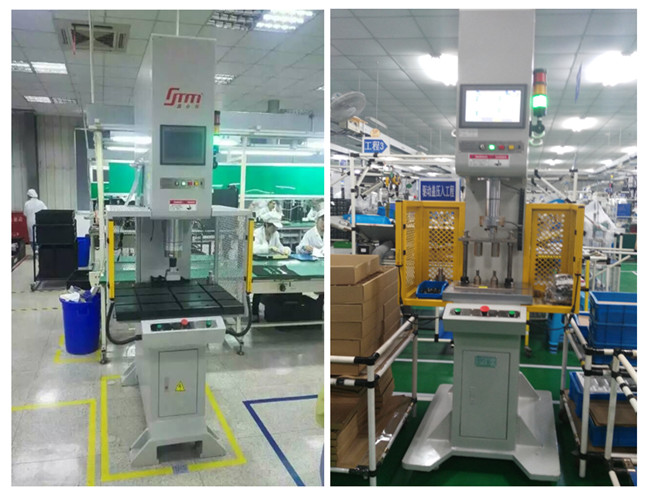

很多人不知道伺服压力机是怎么回事?


伺服压力机功能:

1、产量实时记录:轻松查看员工作业效率;

2、产品在线评判:全过程控制可以在作业过程中任意阶段自动判定产品是否合格,100%实时去除不良品,从而实现在线质量管理;

3、压装压力曲线实时显示:产品压装时不同阶段的不同压力通过曲线展示,精确确定产品在不同压装深浅度时所需的压力大小,方便对产品做进一步分析;

4、位移压力实时显示:产品位移偏差时不同位置的不同压力通过曲线展示,精确确定产品在不同压装位置时所需的压力大小,方便对产品做进一步分析;

5、大屏幕设定数据:压装力、压入深度、压装速度、保压时间等全部可以在屏幕上进行数值输入;

6、100套工艺储存:不同产品压装数据储存,下一次作业时只需输入压装序号即可,省时,省力,提高效率;

7、七种压装模式:多种工作模式很容易完成两段或多段压装工作要求;

8、数据存储、提取、打印:保证产品加工数据的可追溯性,便于产品质量控制管理;

9、超出设定值报警:各项参数报警系统,确保正确压装数据,避免测试过程中存在浪费产品现象;

伺服压力机选用总线模式通信时,需PLC跟监控仪相连通信;选用 I/O 模式通信时,需 PLC 跟控制箱相连。对伺服压机主要参数设置,如监控参数、运行参数等都在监控仪里设置。

伺服压力机动作一般分为 3 个过程,分别是:

1、原点到接触工件点:这个过程没有压装动作,因此可以快速下降。

2、接触工件点到压装完成:这个过程是完成压装功能,因此速度要降低,根据实际情况设定。

3、压装完成后,返回到原点:这个工程也是没有压装动作,因此可以快速返回。

设备技术数据:

1. 设备整体测力精度为满量程的0.05%,小显示单位为0.01KN。

2. 系统对力传感器的AD采样速度300次/秒。

3. 位移传感器小显示单位为0.01MM,误差为满量程的±0.01%。重复显示精度0.05MM以内

4. 上工作台与下工作台面的平行精度为0.1MM以内。

5. 机架与工作台面组合后,设备开口处刚性不小于300KN/MM。

6. 设备24小时连续工作温升不超过20℃。环境温度40℃时,油温不会超出60℃。
