湖南伺服压力机应用方案

来源:鑫台铭时间:2020-10-14 11:31浏览次数:- | 分享加入收藏

压力装配作业是机械工程中常用的工艺方法。在汽车和汽车零部件行业中,轴承、衬套等零件的装配都是采用压力装配实现的。与传统的液压机系统不同,机械伺服压力机是电动的,不用液压元件维持(气缸,泵,阀门或油)。伺服压力机设备其多样压装模式、可实时控制和检测于一体的特点,越来越受到广大企业用户的欢迎。


湖南伺服压力机应用方案

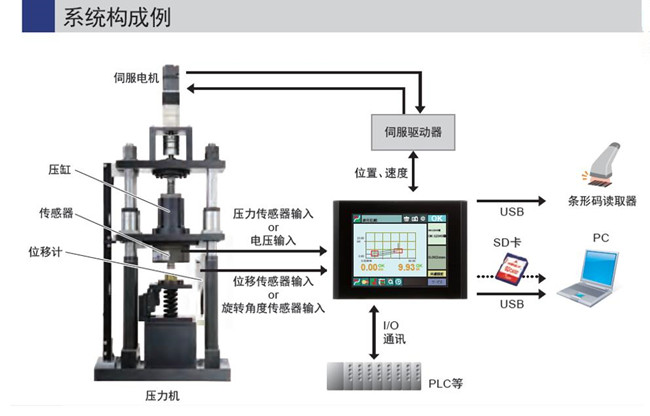

配置方案:

触摸屏+按钮箱+操作站+控制器+单轴驱动+伺服电机+滑块电机+主轴编码器。

工作原理:

鑫台铭湖南伺服压力机采用交流伺服电机驱动,通过高精度滚珠丝杠输出作用力,内置高精度压力传感器以及编码器,能精确测量速度、压力、位置等参数。利用专业开发的控制软件全程精确控制压装压力、停止位置、压装速度、保持时间以实现全程智能化控制管理。

压装过程:

整个压装过程分为快进、探测、压装、保压、返回五个阶段。

设备操作流程:

1)检查设备无异常后,接通电源,设备进入复位初始状态,复位完成后,设备进入待机状态,三色状态指示灯为绿色;

2)将待压装的工件放入工作台上。

3)在人机显示屏运行接口选择需要压装的模具号;在选择按钮切换为“自动/单循环”模式,然后双手同时按下按钮盒上的启动按钮,设备开始运行;三色灯为黄色运行指示。

4)压力主轴开始按设定的速度动作:快下-探测-压装-缓冲-保压-返回 。

5)压装完成后,设备三色状态指示灯变为绿色;

6)在选择按钮切换为“手动”模式,即双手触发启动后,伺服压力主轴下行,松手即停,这个动作主要用于设备调试与工件初始对位 。

7)按下急停按钮时的状态:

三色灯为红色;蜂鸣器持续发出短促鸣叫;压力主轴停在当前位置;按下“复位”按钮设备压力主轴回工作原点并待机,直至设备再次按压启动。

7种压装模式:

①恒定压装速度、设定精确位置停止。

②设定精确压力停止。

③设定精确位移停止。

④I/O触发停止。

⑤压力/位移两段式模式设定停止。

⑥压力/位置两段式模式设定停止。

⑦不同压力模式设定停止。

程序模式分为2种:

①压力模式:压头由上而下压装作业。

②拉力模式:压头由下而上拉力作业。

湖南伺服压力机功能:

1、实时监测、实时控制保证装配过程100%质量。采用模块化闭环伺服控制系统可进行力与位移监控、力与时间监控,具有压力控制、位移控制、速度控制。

2、精确度高。压力精度<1%,位置精度(mm)±0.01。

3、判断功能与可追溯性。实时采集数据并输出力与位移曲线,配备公差识别窗口,自动判断压装结果OK/NG。

4、使用方便易于集成。配套12寸人机界面和专用软件,避免二次开发,易于集成,方便操作。

5、刚性强,适用于压装作业。

6、安全环保节能。电动控制系统比液压系统节能77%,比气动系统节能90%,维护成本低,生产成本可进一步降低。

注意事项:

设备工作间断性24小时,定期注入丝杆专用润滑油,3个月一次为宜。

工作环境:电源:单相220V或三相380V(±10%),50/60HZ。

温度:0-50℃,室内相对湿度不超过80%。

鑫台铭湖南伺服压力机作为一种新的技术,有着传统液压压力机不具备的优势,在汽车制造环节如缸盖气门座圈和导管压装、缸体水道堵盖压装、变速器轴承压装、轮毂轴承压装等工艺中,正随着设备更新等方式逐步替代传统的液压压力机,有效提升了汽车制造工艺水平。
