昆山伺服压力机组成结构

来源:鑫台铭时间:2020-11-18 11:45浏览次数:- | 分享加入收藏

轴承压装是伺服压力机用途中最常见,最实用的一种,轴承是运动部件,压装的效果直接影响车辆或者是产品设备的性能和寿命。

鑫台铭昆山伺服压力机结构由三大板块组成:机械件,伺服控制系统以及操作程序。

1、机械件涵盖有伺服压机本体(伺服电缸),压头,防护等;

2、伺服控制系统涵盖伺服电机,编码器,伺服驱动器,压力传感器等;

3、操作程序涵盖有监控仪、工业软件等。

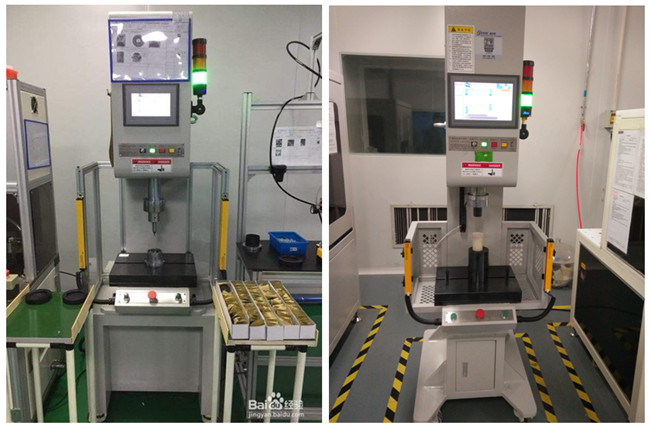

昆山伺服压力机组成结构


鑫台铭昆山伺服压力机通过伺服电机、同步齿形带驱动滚珠丝杠旋转,带动装在丝母上的压头做直线往复运动。压头带有防转装置。伺服压力机由机架、机头、工作台、推杆、压板、伺服电机、电机控制器、减速传动、制动器、位置传感器、可编程控制器、触摸屏、工作机构、辅助机构等结构组成。

昆山伺服压力机机身结构有C型、单柱、桌面式、双柱、三柱和四柱式。

昆山伺服压力机功能有预装、定位、压装、装配、测量、统计、分析、纠错、保护、反馈、更新于一体,同时具有PID防过充,过压,产品质量在线监测,压装数据自动存储,任意调用等。

轴承对受件的镗孔加工的要求越高,在轴承的压砖过程中有效监控压装力和位移十分重要。伺服压装机因为速度和压装力可调,可以很好的解决因为速度的原因造成压装过载,同时配合压装力和位移的检测,能有效判断压装效果,压装参数可以保存,适应主机厂对压装部件的可追溯性。

昆山伺服压力机的结构特点有:

1)结构小型、轻量化、功能复合化、集成化。

2)延长元件寿命、提高系统的可靠性。

3)降低液压振动和噪声。

4)结合电子技术提高控制能力。

精度如何判定昆山伺服压力机稳定性能?

1) 伺服压机位移精度:位移精度控制在目标值的±0.01,可以通过千分表来检测。位移设定最小单位为0.001mm。

2) 伺服压机力的测量精度:测量值的±1%,通过一个经过标定的力传感器(称重仪表),加载一个力F1,仪表显示的力为F2。(F2-F1)/F2即为力的测量精度。
