伺服压力机电缸电控部分介绍

来源:鑫台铭时间:2021-09-29 10:45浏览次数:- | 分享加入收藏

鑫台铭精密伺服压力机电缸包括伺服电机、与伺服电机连接的驱动组件、与驱动组件连接的螺杆组件,螺杆组件与固定连接板连接,固定连接板上设有直线轴承,直线轴承的内套上设有导向轴,导向轴的底部与压板连接,螺杆组件的自由端与压板连接,压板上设有压力传感器,压力传感器位于固定连接板和压板之间,螺杆总成还与光栅尺总成连接。

伺服电缸采用伺服电机和丝杆总成实现精密运动控制,并配有高精度位移光栅尺,使位移更精确。设有压力传感器,实时监测和反馈压紧力,固定连接板可直接与设备机架连接,压板可直接压紧产品或直接与夹具连接,方便快捷。直线轴承可以提高整体强度和更好的导向性,平衡径向力,使压力机更稳定。

伺服电机、与伺服电机连接的驱动组件和与驱动组件连接的螺杆组件,螺杆组件与固定连接板连接,固定连接板上设有直线轴承,直线轴承的内套筒上设有导向轴,导向轴的底部与压板连接,螺杆总成的自由端与压板连接,压板上设有压力传感器,压力传感器位于固定连接板和压板之间,螺杆总成上还连接有光栅尺总成。

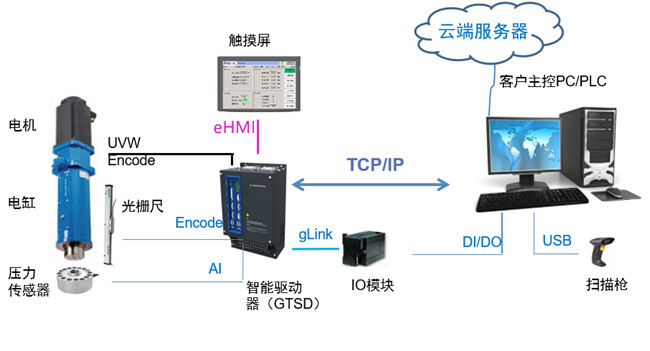

伺服压力机电缸电控部分介绍


作为一种执行器,电动缸可以有很多种形式,不同的场合可以按照不同的技术要求选用不同结构,其主要组成部分有力传感器、丝杠、压头、同步带以及电动控部分,下面鑫台铭小编来简述一下伺服电缸的电控部分。

1、控制箱:

控制箱是伺服电动缸电控的重要组成部分。它包括触摸屏和电控按钮两部分,其中电控按钮分为:急停、开机、关机;

触摸屏能够实时(延时1秒)显示电动缸推进的绝对坐标值,而且还具有清零选项设置;触摸屏上的一些控制功能可通过按钮的形式做在电控柜上;

2、电机转矩:

电机转矩由伺服电动缸电控控制。会实时显示,可实时(延时1s)显示推杆推力大小,还可预设推杆推力最大保护值,其中推杆推力大小在程序中预输入计算公式即可,不需要额外传感器;

3、伸缩速度:

伸缩速度由伺服电动缸电控控制。实时(延时1s)显示,还可输入值进行调整,而且可预设速度最大保护值;

4、移位:

移位由伺服电动缸电控控制。实时(延时1s)显示,可输入规定值进行预定位移内工作,还具有步进位移设定档:0.2mm、0.5mm、1mm、5mm四档位移量步进选择,该四档内电动缸工进速度0.1mm/s(或0.2 mm/s),还可预设位移最大保护值。

伺服电缸是一种电动执行器,工作原理是电动带动螺杆旋转,通过螺母转化为直线运动,并推动滑台沿导轨像气缸那样作往复直线运动。在电机行业、电子行业、汽车行业、工业机械制造行业、医疗器械行业等应用很广泛,是传统气缸、液压缸的最佳替代品。
