伺服压力机技术特点

来源:鑫台铭时间:2019-06-22 11:51浏览次数:- | 分享加入收藏

伺服压力机技术特点

详细描述

伺服压力机采用伺服电机通过同步带驱动精密滚珠丝杆,实现对鑫台铭压力主轴的精准位置控制。压力主轴前端安装高灵敏压力传感器,可实时检知压力主轴负载。控制系统实时采集位置与负载数据,从而实现精密压装的在线质量管理技术。

1、伺服压力机结构与组成

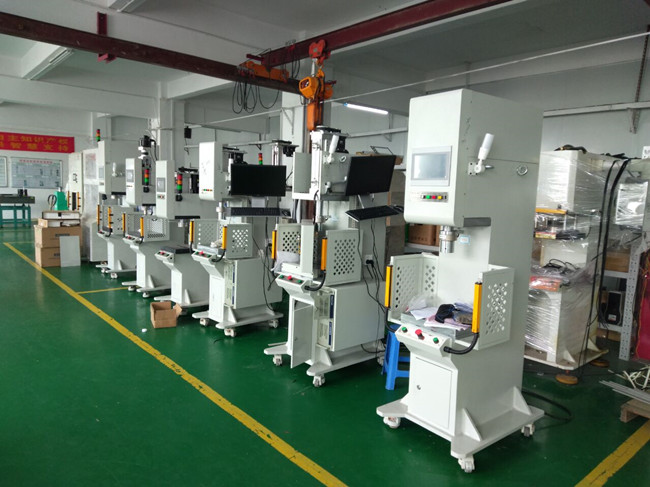

伺服压力机结构有桌上式C型、弓形、两立柱和四立柱形式。采用桌上式结构,简单可靠,承载能力强,承载变形小,是稳定、应用范围广的承载结构。设备主要系统由伺服电机、电机控制器、减速传动、制动器、位置传感器、可编程控制器、触摸屏、工作机构、辅助机构等组成。


伺服压力机技术特点


2、伺服压装单元主要构成:

驱动装置---伺服驱动

传动装置---同步轮结构,精密滚珠丝杆

压力输出---压力主轴

轴承套装---滚珠轴承,自润轴承等

压力传感器---外置型,没有电线的干扰

机壳---钣金喷漆计算机白

控制系统---闭环控制

3、控制系统显示说明

1)控制系统以伺服控制器为主体,配备7寸寸真彩触摸显示器,全中文接口,图文显示,碰触操作,简单直观,普通操作员工经过简单培训即可上岗操作。

2)设备操作、调试,所有参数可直接在人机屏上写入;示教模式下(参数设置状态),可手动将设备运行至操作位置,再直接写入当前值。

3)配备有USB通讯接口,设备相关压装数据可用U盘导出PC机上、用Excel格式打开以便存储、编辑和产品质量追溯。

4、三种压装模式可选择:

位置模式:恒定速度,设定绝位位置到达压装停止;

压力模式:恒定速度,相对压力达到压装停止;

位移模式:恒定速度,相对位移到达压装停止;

5、单冲程六段速精确控制

快进:快速接近工件

探测:从空载转为负载前的检测行程

压装:接触工件,开始进行压入装配

缓冲:压装到位前的减速

保压:压装到位时停留时间

返回:保压完成点后快速返回工作原点

6、伺服技术特点:

伺服压装、伺服传动机构都可以点动、单步、自动运行。

在线质量判定功能:可实现压装同步检测。无需另外增加检测工位,即可轻松实现产品的全检。 质量NG或设备异常时,设备自动停止运行,并声光报报警等待人工处理。

自诊断功能:设备故障报警时,人机可显示报警原因及建议处理方法便于维修人员快速排除解决。

7、伺服压力机安全防护:

伺服压力机具备超程、超载、超设定报警功能。三色灯柱加蜂鸣器声光报警。配备急停按钮,在紧急情况时按下急停按钮,设备停止运行并声光报警,避免意外发生。伺服压装系统为厂家标准成熟的最新版本控制系统。配置符合人机工程学设计的操作控制面板。

8、伺服压力机操作流程:

1)检查设备无异常后,接通电源,设备进入复位初始状态,复位完成后,设备进入待机状态,三色状态指示灯为绿色;

2)将待压装的工件放入工作台上。

3)在人机显示屏运行接口选择需要压装的模具号;在选择按钮切换为“自动/单循环”模式,然后双手同时按下按钮盒上的启动按钮,设备开始运行;三色灯为黄色运行指示。

4)压力主轴开始按设定的速度动作:快下-探测-压装-缓冲-保压-返回 。

5)压装完成后,设备三色状态指示灯变为绿色;

6)在选择按钮切换为“手动”模式,即双手触发启动后,伺服压力主轴下行,松手即停,这个动作主要用于设备调试与工件初始对位 。

7)按下急停按钮时的状态:

三色灯为红色;蜂鸣器持续发出短促鸣叫;压力主轴停在当前位置;按下“复位”按钮设备压力主轴回工作原点并待机,直至设备再次按压启动。
