天津伺服压力机 单柱 四柱

来源:鑫台铭时间:2020-09-12 10:14浏览次数:- | 分享加入收藏

1、天津伺服压力机---单柱式。(鑫台铭提供。)

天津单柱伺服压力机也称为C型伺服压力机,因为其外形酷似C字而得名。单柱型伺服压力机主要特点就是上下料、结构简单、操作简单、用途广泛等。

天津单柱伺服压力机无论是组装变速箱和发动机或组装车轮车架、车轮和底盘,还是新能源汽车的锭子、轴承、端盖的压装及各零部件的压装与压铆,都可精确控制组装和产品检测过程中所有装配行程运动。其优点是不同测量范围间的切换选项和测量程序的简便切换使得在同一台设备上可以加工众多的不同零件。

2、天津伺服压力机---四柱式。(鑫台铭提供。)

天津四柱伺服压力机是由主机及控制机构两大部分组成。主机部分包括伺服电缸、 横梁、立柱、架台等。电缸活塞杆与活动横梁相连,活动横梁以四根立柱为导向作上下往复运动完成拉压动作。

鑫台铭天津伺服压力机由软件控制。可以检测压力及位移曲线,可自动取拐点,自动取大值、小值,可以储存1000个程序,测试结果自动保存为word/excel表格,供日后查询。可以自动判断测试结果是否合格。特别适合多品种压装工艺,在压装过程中,压力模式与位移模式可以在同一程序中运行。

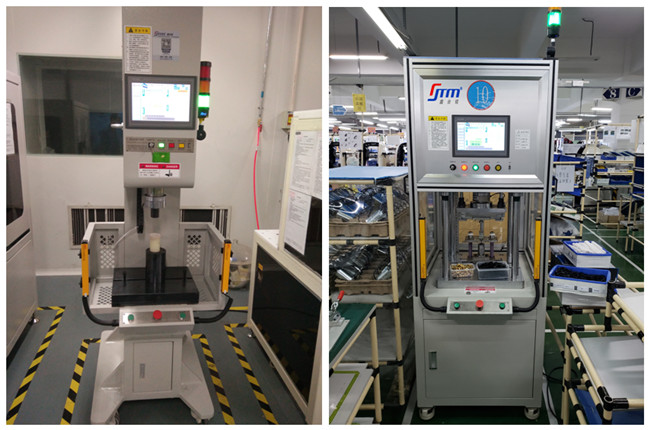

天津伺服压力机 单柱 四柱


鑫台铭天津伺服压力机是由伺服马达驱动丝杆实施精密压装作业,将工件放入工位,工装自动运行到压装区域开始压装。压装期间,工人除启动操作按钮,无需其它操作。

压装流程:

1)气缸在起始位置时,将工件装入滑台上的治具内。

2)启动按钮,滑台开始动作,使工件推到压机压头的正下方。

3)启动定位控制气缸,将工件定位锁紧。

4)检测到定位锁紧后,开始压装。

5)压装完成后,定位控制气缸回程,将工件松开。

6)滑台回程,压装组件返回至初始工位,取件;

结束本次操作。

压装模式:

精密伺服压装机有如下三种操作模式:

1)位置模式:达到设定位置停止;检测压入力。

2)压力模式:达到设定压力值停止;检测压入位移。

3)手动模式:产品试压,调试用。

显示功能:

显示实时压力位移曲线、显示压装力的数值及压装过程数值变化,并且有效储存压装数据。

质量判定功能:

在线质量检测,产品压入的同时根据设定条件检测相配零件的质量是否合格。

自诊断能:

发生故障时,设备显示错误信息并提示解决方案,方便问题解决。

鑫台铭天津伺服压力机、伺服压装机主要用于过盈配合的工件的压装装配,例如衬套、轴承、电机转子与硅钢铁心的装配等。广泛用于电机制造和汽车装配等领域。
