用于火工制品的防爆伺服压力机

来源:鑫台铭时间:2021-08-03 14:37浏览次数:- | 分享加入收藏

火工品作为武器弹药和其他爆燃系统的关键组件,对于其装配主体性能有着决定性的影响,因此保证火工品质量就变得尤为重要。火工品的质量除了与所用材料、产品设计等因素有关外,更重要的是必须有可靠的生产工艺保证。而在火工品的整个生产工艺中,压药工艺是其生产过程嘬为关键的工艺之一。压药过程中的压力精度、加压速度和保压时间等参数都对火工品的质量有着重要的影响。目前传统压药方式普遍存在压力精度不高,稳定性差,更换产品时设备调整不方便,数字化程度低等缺点,最终导致生产出来的火工品良品率低,且安全隐患多。因此研制出可靠性高,柔性好的火工品压制生产设备防爆伺服压力机对提高我国火工品生产能力和水平具有非常重要的意义。

鑫台铭火工制品防爆伺服压力机机械部分主要由机架、压机本体、防爆罩和防尘罩等组成,其中压机本体是设备的核心功能组件,用以实现火工品压制过程中的压力精密控制输出。防爆伺服电机与伺服电缸水平布置安装。安装高精度防爆压力传感器,在伺服电缸的驱动下能随防爆压力传感器一起运行。伺服压力机的控制器接收其压力检测值,通过算法的运算处理,实现压制过程中输出压力的实时高精度闭环控制。

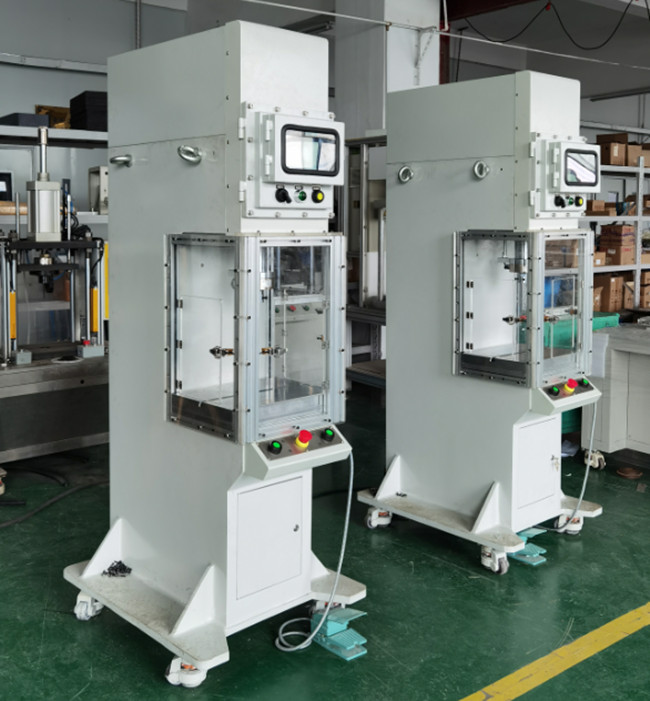

用于火工制品的防爆伺服压力机


基于火工品压药过程中的具体工艺要求及技术指标,确定压机的整体结构及电气控制系统设计,结合压药过程中压力被控对象的特点,设计基于变速积分PID算法的压药压力控制方法,并进行压药过程实验。鑫台铭研制的防爆伺服压力机能够达到0.3%以上的压力精度,其压力在100-2000KG范围可调,保压时间可以随意设定,真正实现了火工品压制过程中的柔性化和数字化。

防爆伺服压力机主要由以下几个功能机构组成:

1、逻辑与运动控制系统:主要完成人机交互、信号采集和控制输出、压制压力的闭环控制以及其他系统所需的逻辑控制。

2、伺服驱动器:响应运动控制器的控制输出信号并转换为伺服电机可以接受的驱动输出,完成电机端的半闭环运动控制。

3、防爆伺服电机:防爆伺服压机压力输出的动力源。

4、防爆压力传感器:检测机头滑块端承受的实时压力,并转化为运动控制器所能够识别的标准电信号,作为压力闭环控制系统的反馈输入。

5、其他机械装置:主要包括减速增力机构,伺服电缸等。

压制过程分为四个阶段:

1、快速下冲阶段。

2、材料压制阶段。

3、成型保压阶段。

4、快速返回阶段。
