转子铜套(环)压装伺服压力机工艺

来源:鑫台铭时间:2022-02-21 15:01浏览次数:- | 分享加入收藏

鑫台铭转子铜套(环)伺服压力机压装工艺方案:---鑫台铭提供。

鑫台铭转子铜套(环)伺服压力机压装整个工装由两部分组成:下工装模板和上工装压头。有基座,铜环定位块,放置铜环。

其中下模板上安装有铜环定位块可以放置铜环,转子轴压过铜环直到接触到基座为止,从而保证铜环相对于转子轴端的距离要求。

伺服压力机是由伺服电机驱动高精度滚珠丝杆,通过控制电机转动角度实现对压头的精准位置控制。压头前端安装高灵敏压力传感器,采集实时压力,实现压力闭环控制。通过高速采集压装过程中的位置压力数据,实现精密压装的在线质量判断和数据信息化管理。伺服压力机、伺服压装机采用驱控一体技术,实现力与位移的全闭环控制,是过盈装配的数字化控制设备。


转子铜套(环)压装伺服压力机工艺


伺服压力机压装过程大致分为几个阶段:快进-探测-预压-压装-保压-回退。

快进:空行程,速度要快。

探测:零件找正过程,速度要慢。

预压:找正后快速压入,速度要快。

压装:压装结束前需要及时停止,速度要慢。

保压:压装结束后保压。

回退:保压结束快速回到起始位置,速度要快。

伺服压力机压装过程:

1、压头停在初始位置,先在下模板内放置好铜环,用转子对准压头孔并向上顶起压头,转子轴下端对准下方铜环中心,在顶部弹簧作用下,压头向下运动,依靠压头内部中心孔将转子轴定位。

2、开始下压,以压力模式下压,压头将转子轴下压直到顶到基座停止,保证转子轴下端相对铜环的距离要求。

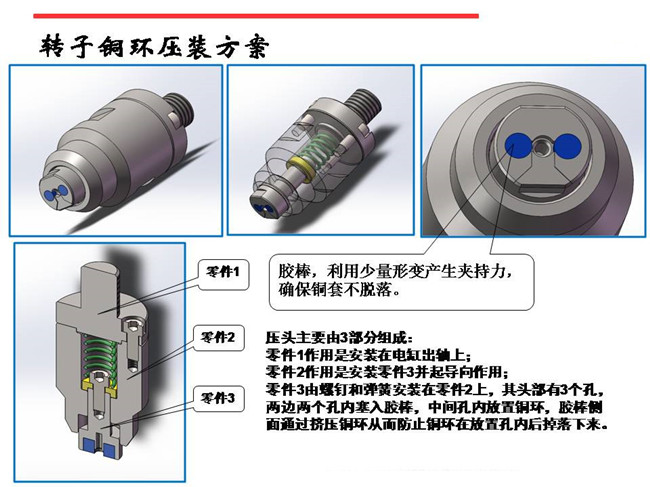

3、压头退回到一个转高的位置,将铜环向上推入压头的定位孔内,利用定位孔两侧的橡胶棒夹持确保不脱落。

4、压头再次下压,以位置模式运行,下压到指定位置停止,从而保证上下铜环之间的距离。

5、压头退回,压装结束,取出成品。
