压模电感绕线焊接一体机

来源:鑫台铭时间:2021-06-23 15:27浏览次数:- | 分享加入收藏

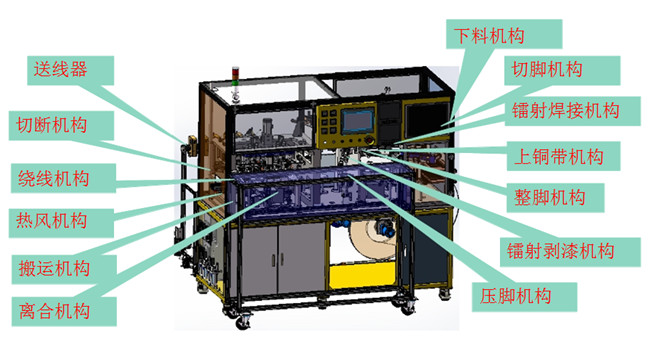

1、设备完成动作流程:

送线——外绕夹线——热风开——绕线——切断——离合机构交换运动——脱线圈——搬运机构取线圈——放线圈——压脚(粗线产品)——镭射剥漆——整脚——上铜带——镭射焊接——切脚——下料(吸残脚)


压模电感绕线焊接一体机


2、设备特征:

1)自动化作业,极大地节约了人工,提高生产效率。

2)机器性能稳定,可连续生产。

3)人机界面直观易懂易学。

4)设备占地面积1800*1000。

5)设备重量:300KG

6)设备功率5KW。

7)主要元器件厂家:气立可、上银、松下、基恩士等。

8)气压6KG/CM。

3、技术参数:

1、设备生产能力:

1).可实现内外、外外绕线。

2).可承制20-10系列产品的线圈绕制。

3).扁平线、圆线均可。

4).绕线范围:扁平线可绕0.04x0.12, 圆线0.1mm-0.5mm。

2、人员配置:0.3人(1人可顾3台设备)。

3、常规配备:1.绕线机1台。2.镭射剥漆机1台。

4、产能效率:以9.5外外绕线圈评估效率在2.4--3.3K/H。
